      當前位置 — 止回閥系列 — 不銹鋼止回閥
    產品名稱:

    不銹鋼止回閥

    所屬分類:

    止回閥系列

    產品簡介:

    H44W、H44Y 型 PN16~PN250 不銹鋼止回閥適用于壓力 1.6~25MPa 工作溫度-29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,適用介質為水、油品、蒸汽、酸性介質等。

    【產品用途】

    H44WH44Y PN16~PN250 不銹鋼止回閥適用于壓力 1.6~25MPa 工作溫度-29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,適用介質為水、油品、蒸汽、酸性介質等。



    【產品特點】

    H44WH44Y 不銹鋼止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的,屬于一種自動閥門。止回閥用于管路系統,其主要作用是防止介質倒流、防止泵及其驅動電機機反轉,以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。



    【性能參數】

    型號

    H44W-16P~250

    工作壓力(MPa

    1.6~25

    適用溫度(℃)

    550

    適用介質

    弱腐蝕性介質

    材料

    閥體、閥蓋、閥瓣

    鉻鎳鈦不銹鋼

    密封面

    本體密封



    【主要零件材料】

    零件名稱

    材料名稱

    閥體

    A351 CF8

    A351 CF8M

    A351 CF3

    A351 CF3M

    閥蓋

    A351 CF8

    A351 CF8M

    A351 CF3

    A351 CF3M

    閥板

    A351 CF8

    A351 CF8M

    A351 CF3

    A351 CF3M

    密封面

    本體/STL

    本體/STL

    本體/STL

    本體/STL

    閥軸

    A182 F304

    A182 F316

    A182 F304L

    A182 F316L

    墊片

    柔性石墨

    柔性石墨

    柔性石墨

    柔性石墨

    螺栓

    A193 B8

    A193 B8M

    A193 B8

    A193 B8M

    螺母

    A194 8

    A194 8M

    A194 8

    A194 8M

    使用溫度

    -46~425

    -46~425

    -46~425

    -46~425

    適用介質

    弱腐蝕性

    弱腐蝕性

    弱腐蝕性

    弱腐蝕性



    【主要外形和連接尺寸】

    公稱通徑 DN

    主要外形尺寸和連接尺寸

    L

    D

    D1

    D2

    b

    Z-d

    H

    H44W-16P H44W-16R

    25

    160

    115

    85

    65

    16

    4-14

    100

    32

    180

    135

    100

    78

    16

    4-18

    105

    40

    200

    145

    100

    85

    16

    4-18

    115

    50

    230

    160

    125

    100

    16

    4-18

    135

    65

    290

    180

    145

    120

    18

    4-18

    142

    80

    310

    195

    160

    135

    20

    8-18

    165

    100

    350

    215

    180

    155

    20

    8-18

    180

    125

    400

    245

    210

    185

    22

    8-18

    210

    150

    480

    280

    240

    210

    24

    8-23

    233

    200

    500

    335

    295

    265

    26

    12-23

    304

    250

    550

    405

    355

    320

    30

    12-25

    348

    300

    650

    460

    410

    375

    30

    12-25

    390

    350

    750

    520

    470

    435

    34

    16-25

    430

    400

    850

    580

    525

    485

    36

    16-30

    468

    H44W-25P H44W-25R

    25

    160

    115

    85

    65

    16

    4-14

    100

    32

    180

    135

    100

    78

    16

    4-18

    105

    40

    200

    145

    110

    85

    16

    4-18

    115

    50

    230

    160

    125

    100

    20

    4-18

    160

    65

    290

    180

    145

    120

    22

    8-18

    175

    80

    310

    195

    160

    135

    22

    8-18

    185

    100

    350

    230

    190

    160

    24

    8-23

    220

    125

    400

    270

    220

    188

    28

    8-25

    248

    150

    480

    300

    250

    218

    30

    8-25

    276

    200

    550

    360

    310

    278

    34

    12-25

    350

    250

    650

    425

    370

    332

    36

    12-30

    410

    300

    750

    485

    430

    390

    40

    16-30

    430

    350

    850

    550

    490

    448

    44

    16-34

    518

    400

    950

    610

    550

    505

    48

    16-34

    560

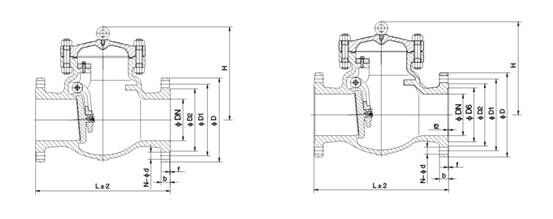

    【結構圖片】
